基体高速钢YXR3-日本日立基体高速钢YXR3_高韧性矩阵高速钢YXR3

YXR3
日本日立基体高速钢
高韧性矩阵高速钢

YXR3是韧性极高的新型高速钢，属中碳C-钼Mo-钒V系列基体钢类型高速钢，是日本日立金属潜心研究多年而炼制的新一代高速钢，日本日立基体高速钢系列钢种还有YXR33钢。
基体高速钢YXR3主要是针对传统高速钢韧性较差的特点而做大幅度的改善，使材料既具备高速钢的强度又有热作模具钢的韧性。无锡瀚超推荐基体高速钢YXR3用作冷挤压模具钢用于制造冷挤压模具、冲头等。

YXR3基体高速钢的特性：

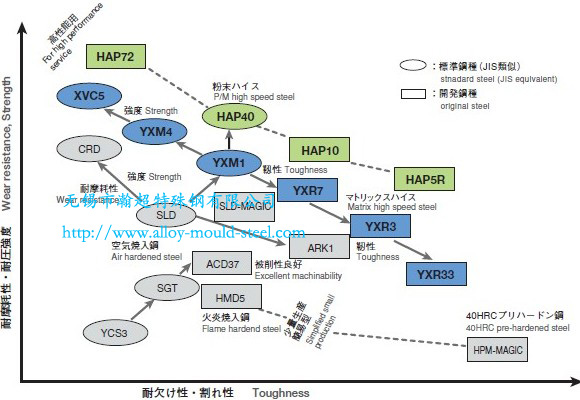

下图为YXR3基体高速钢的特性位置图。

基体高速钢YXR33具有极高的韧性；高强度，高耐磨性，耐压性良好，高温强度优良，具有相对良好的被切削性和电加工性能等。

YXR3基体高速钢的化学成分：
日本日立专利钢种，中C-Mo-V系矩阵高速钢（基体高速钢）。
出厂硬度：≤241HBW

YXR3基体高速钢的退火工艺：
1、原材料已经球化退火，所以不必再球化退化；
2、重新锻造使用时，锻造后请实施球化退火，800~880℃徐冷；
3、为去除或软化冷加工或切削加工产生的应力、减轻热处理变形而应进行消除应力退火，加热温度650~700℃，加热时间1h/25mm。

YXR3基体高速钢的淬火工艺：
⒈预热温度：以550~600℃和900~950℃分两段预热。
⒉淬火温度：
①、一般工具：选择淬火温度1150~1170℃；
②、形状复杂或需要韧性工具：选择淬火温度1130~1150℃。
⒊淬火介质：油冷。

YXR3基体高速钢的回火工艺：
回火温度560~590℃，空冷，回火后硬度≥HRC57。

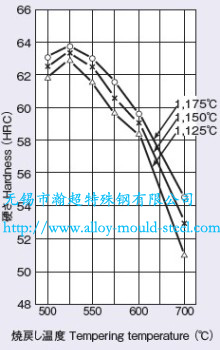

下图为YXR3基体高速钢淬火和回火曲线图。

YXR3基体高速钢的用途：
基体高速钢YXR33适合用于制造防崩裂、耐冲击的冷作模具，如：冷挤压模具、精整模具、冷锻模具、冷镦冲头、剪切模具、温锻模具、轧辊等。

更多信息
请直接与无锡市瀚超特殊钢有限公司合金模具钢营业部服务人员联络（热线电话：0510-83632628），以获得更多的有关日本日立基体高速钢YXR3产品信息以及其它优质合金模具钢（基体钢、无磁模具钢、热锻模具钢、热挤压模具钢、压铸模具钢、冷挤压模具钢、冷镦模具钢、冷冲压模具钢、冷拉深模具钢、塑料模具钢、进口模具钢等）的选择、应用、热处理及库存等相关资料。
资料来源：无锡市瀚超特殊钢有限公司合金模具钢营业部
『版权所有，转载或引用请注明链接和出处』
