分析精密模锻的加热温度在什么范围？

1.高温精密模锻

需要防止加热时毛坯表面产生严重的氧化与脱碳。可以在少无氧化敞焰加热炉，或其它能够有效控制气氛的加热炉中加热。要防止热锻件冷却过程中发生二次氧化。可在有保护气体的装置中进行冷却。也可以把锻件有次序地分放在有格子的砂箱中，当需要缓慢冷却锻件时，可把锻件放在热砂箱或石棉粉中冷却。

2.中温精密模锻

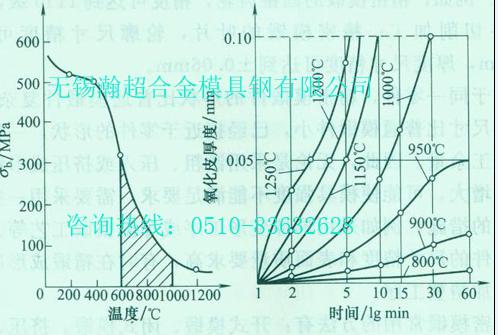

降低加热温度，可以防止强烈的氧化与脱碳，只要具有足够的塑性和适当的变形抗力，也可以达到精密模锻的目的。中温精密模锻就是在未产生强烈氧化的温度范围内，加热并进行模锻的方法。如下图是45钢的高温强度极限和高温氧化性能曲线。可见，强度极限从500℃开始急剧下降，到600℃降为室温时的一半。600℃以上强度极限较低，都可进行模锻成形。所以，45碳钢在600-875℃范围内，既有较低的变形抗力，又无强烈氧化，可使锻件达到较高的尺寸精度和表面光洁程度。在温锻条件下，模具工作温度一般在400℃左右，高速钢比较适合用作温锻模具材料。

更多的信息，请直接联系无锡瀚超在线客服，还有致力于热锻模具失效研究，专业销售应用于热锻模具的高性价比热锻模具钢（诸如：GR钢、HD钢、HM1、HM3、CG2、B3、5SiMnMoV、5CrNiMo、QRO 90 Supreme等），提供热锻模具失效分析和选材咨询以及其他模具钢（无磁模具钢、冷作模具钢、热作模具钢、塑料模具钢等）的应用推荐。

资料来源：无锡市瀚超合金模具钢有限公司
