在锤锻模的模块上，制坯如何布排？

氧化皮最多的模膛是第一道制坯模膛，应位于吹风管对面，以防止氧化皮被吹落到终锻婁瞳内。L是操作方便、省时、省力。

（1)制坯模膛尽可能按工艺顺序排列，以减少毛坯往返移动的次数。一般只允许改变一次方向。

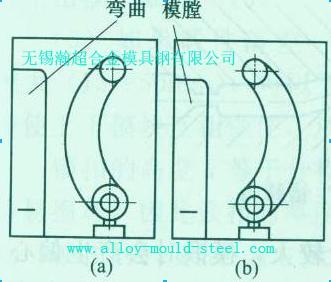

(2)弯曲模膛的位置，要便于弯曲后直接顺手地把毛坯移动或翻转送到终锻模膛中，如下图 (a)安排合理，下图 (b)不合理。

(3)拔长模膛原则上应直排于锻模右侧，如果只能排在左侧时，则以斜排为宜。

（4)切刀位置，前切) –般位于锻模的右前角，后切刀一般位于锻模的左后角。

根据生产情况，模膛布置常见的各种方案。

什么是错移力？错移力产生的原因和危害是什么？

错移力是指打击时使上下模之间发生水平方向错动的水平分力。错移力的产生有两种原因，

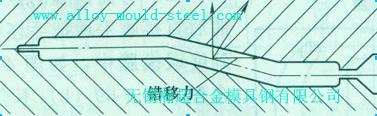

一是当锻件的分模面为斜面（如具有落差的锻件）（下图），打击时，毛坯反作用力斜向作用于模膛而产生错移力。此种错移力很大，错移的程度及危害也大，但错移方向明显。

二是模膛中心与锻模中心的偏移量较大，模锻时会产-生偏心力矩而产生错移力。偏心打击造成的错移力相对较小，但其方向有时难于判别。

错移力造成锻模上下模之间的错移，使锻件产生错差，影响尺寸精度和加工余量，而且会加速锻锤导轨的磨损，使锤杆容易过早折断。所以应采用适当的锻模结构来平衡错移力。

更多的信息，请直接联系无锡瀚超在线客服，还有致力于热锻模具失效研究，专业销售应用于热锻模具的高性价比热锻模具钢（诸如：GR钢、HD钢、HM1、HM3、CG2、B3、5SiMnMoV、5CrNiMo、QRO 90 Supreme等），提供热锻模具失效分析和选材咨询以及其他模具钢（无磁模具钢、冷作模具钢、热作模具钢、塑料模具钢等）的应用推荐。

资料来源：无锡市瀚超合金模具钢有限公司
