弯曲模膛的设计要点如下。
(1)弯曲模膛的纵截面形状,是根据模锻模膛在分模面上的投影形状,以作图法设计的。为了能将弯曲后的毛坯自由地放进模锻模膛内,并以镦粗方式充满,弯曲模膛各处的高度,应比分模面上锻件在相应部位的宽度小2~10mm。
(2)为了弯曲操作和锻模加工制造方便,弯曲模膛分模面位置,应使上下模突出分模面部分的高度大致相等:Z1≈Z2。

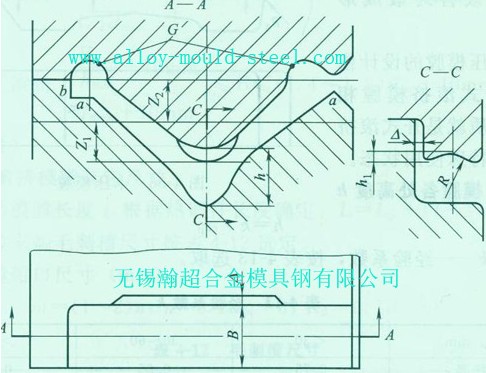

3)弯曲模膛在下模上应有两个支点,以支承压弯前的毛坯(如下图中A-A),此两支点的高度应使毛坯呈水平位置。当使用原毛坯压弯时,弯曲模膛舞台(下图);如毛坯先经过滚挤制坯,可利用钳口的颈部定位。
(4)为了避免在弯曲过程中碰损毛坯夕弯曲模膛的上模部分,应适当加大型,,如图中的G处。
5)在弯曲模膛的深腔处,尺寸应加大,如图中h处。虽然此处模膛轮廓线超出锻件形状,但实际上在弯曲制坯过程中,厄处不可能填满,却可以起到容纳氧化皮的作用。
(6)为了防止压弯时,毛坯发生横向移动偏向一边,上模膛的突出部分在宽度方(见上图中C-C)。凹坑深度 h1=(0.1~0.2)h,h为弯曲模膛转角深腔处的高度。
(7)为了防止上下模突出部分发生碰撞,上下模相互渗人处,下模空间应留有间隙△,按表4-14选取。
表4-14 间隙△值 单位:mm
锻锤吨位/t |
2 |
3 |
5 |
10 |
△值 |
6 |
6 |
7 |
9 |
(8)弯曲模膛宽度B
原毛坯弯曲
B= Fpi/hmin +(10一20) mm
经过拔长、滚挤变形的毛坯弯曲
B=Fmax/hc+(10~20)mm
B=Fc/hmin+(10~20)mm
式中 Fpi——原毛坯截面积,mm2;
Fmax——计算毛坯最大截面积,mm2;
hrnin ——模膛最小高度,mm
Fc、hc——相应处的毛坯截面积、模膛高度。
(9)弯曲模膛的钳口与卡压模膛、滚挤模膛相同。
