精密模锻模具的模锻尺寸如何确定？

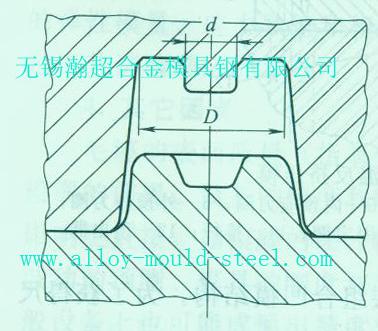

(1)模膛型腔直径

D = Djian +Djianαjian t jian – Djian αmo t mo – △dtan

式中Djian ——锻件相应外径的公称尺寸，mm;

Αjian——毛坯的线膨胀系数，℃—l

tjian——终锻时锻件温度，℃；

αmo——模具材料的线膨胀系数，℃-1；

tmo ——模具工作温度，℃；

△Dtan——模锻时模膛直径D的弹性变形绝对值，mm。

(2)模膛冲头（冲孔凸台）直径

d= djian十djianαjian t jian – djianαmo tmo +△dtan

式中djian—一役件7L的公称直径，mm

△dtan——模锻时冲头直径d的弹性变形值，当直径d变大时，△dtan为负值，当直径d减小时，△dtan为正值，mm。

于模膛的磨损等因素，可在锻件公差中考虑。
