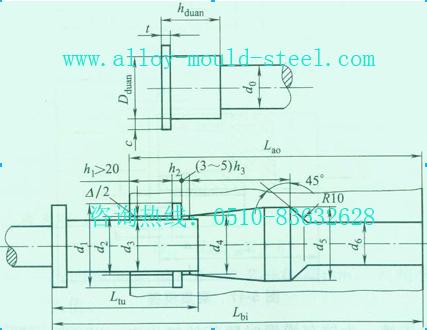

聚集模膛设计的依据是计算的锥形尺寸,见下图。
凸模直径Dtu Dtu =Dda+0.2 (Dda+lzhui)+5rnm
凹模直径Dao Dao=Dtu+2δ1
凸模长度Ltu Ltu =Lbi –(Ljia +δ2)
导程长度 Ldao =Ltu – Lzhui+(15-25)mm
式中δ1、δ2 –间隙值,见表5-14。
氧化皮槽:为储存模锻时脱落的氧化皮,以免压人锻件形成凹坑,在梗膛上应开一个槽,尺寸为a=20一30mm,α=30°一60°。
表5-14 间隙值δ1、δ2
平锻机吨位/kN |
第一次聚集 |
第二次聚集 |
第三次聚集 |
|||
δ1 |
δ2 |
δ1 |
δ2 |
δ1 |
δ2 |
|
2250~3150 4500~9000 12500~20000 |
0.5 0.6 0.7 |
3~4 4~7 8~10 |
0.4 0.5 0.6 |
2 3~4 5~8 |
0.3 0.4 0.5 |
2 2~3 3~4 |
出气孔 dqi=3-5mm
2.切边模膛
开式模锻必须有切边工步,切边模膛见下图。
3.穿孔模膛设计
用于穿孔(冲连皮),穿孔模膛。
