怎样根据计算毛胚选择长轴类锻件的制坯工步？

拔长工步和滚挤工步可以实现这个转变。拔长具有较大的轴向转移金属的能力，挤具有辊力。因此，当繁重系数β值较大时，需要使用拔长工步；当α值较大时，需要使用滚挤工步：当α值和β值都较大时，要使用拔长加滚挤的方法。

对于直长轴锻件，通常采用的制坯方案有：卡压；开式滚挤；闭式滚挤；拔长；拔长加卡压；拔长加开式滚挤；拔长加闭式滚挤。

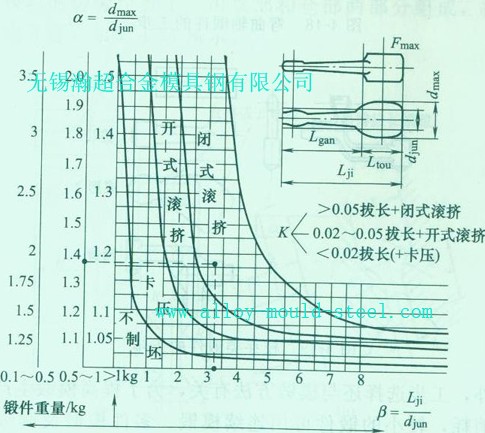

下图是根据生产经验总结而绘成的图表，可将计算得到的繁重系数（α、β、K、G）代人图表中查对，从而得出初步的制坯方案。

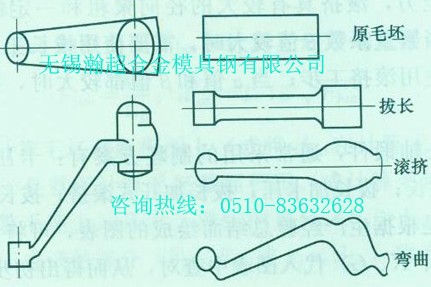

对于直长轴类锻件，选择上述制坯工步，获得接近于计算毛坯的形状后，即完成制坯，可以轴类锻件，获得接近于计算毛坯的形状后，还需增加某些工步。例如对于弯曲轴锻件，需增加一道弯曲工步（下图）；对于带枝芽锻件，需增加一：道成形工步(下图)，向枝芽部位储料；对于叉形锻件，需将毛坯头部在预锻模膛中劈开[下图 ]，但若叉形锻件的尾柄不长，可作为弯曲轴线锻件看待，不用劈开头部的方法[下图]。

此外，工步选择还与模锻方法有关，为了提高模锻生产率和降低材料消耗，较小的锻件可用连续模锻、多件模锻及调头模锻等方法。

更多的信息，请直接联系无锡瀚超在线客服人员，还有致力于热挤压模具钢失效研究，专业销售应用于热挤压模具钢的高性价比热挤压模具钢【如：HM3（3Cr3Mo3VNb）、RM2（5Cr4W5Mo2V）、HD（4Cr3Mo2NiVNb）、3Cr2W8V（T20280）】等提供热挤压模具钢失效分析和选材咨询以及其他模具钢（无磁模具钢、冷作模具钢、热作模具钢、塑料模具钢等）的应用推荐。

资料来源：无锡市瀚超合金模具钢有限公司
