日本大同模具钢DC53热处理工艺参数_DC53热处理条件

日本大同模具钢DC53热处理工艺参数

DC53是日本大同特殊钢株式会社研发生产的一种高强韧性冷作模具钢，DC53的热处理工艺参数包括：锻造温度、热处理工艺、退火温度、淬火温度、回火温度、冷却介质、保温时间、淬火硬度曲线、淬火回火硬度曲线等。

日本大同模具钢DC53的热处理工艺规范：

大同牌号	瀚超牌号	牌号对照			锻造温度	热处理工艺			硬度
		JIS	AISI	VDEh		退火	淬火	回火	退火后	淬火回火后
DC53	HC-Daido- DC53	-	-	-	1100~900℃	830~880℃ 炉冷	1020~1040℃ 空冷或油淬	150~200℃ 空冷	≤255HB	≥61HRC
								500~550℃ 空冷		≥62HRC

日本大同模具钢DC53的标准热处理条件：
⒈一般淬火
⑴、淬火：下图为DC53的一般淬火工艺曲线。

⑵、加热时间：
直径、厚度(mm) 5 10 20 30 50 100
浸入时间(min) 5~8 8~10 10~15 15~20 20~25 30~40
⑶、回火：低温回火温度180~200℃，高温回火温度500~550℃，下图为DC53的回火曲线。

⒉真空淬火
⑴、淬火：下图为DC53的真空淬火工艺曲线。

⑵、加热时间：厚度100mm以下，20~30min/25mm；厚度大于100mm，10~20min/25mm。
⑶、回火：低温回火温度180~200℃，高温回火温度500~550℃，回火曲线同一般淬火回火。

日本大同模具钢DC53的淬火硬度曲线：
DC53的淬火温度与硬度的关系见下图。

日本大同模具钢DC53的淬火回火硬度曲线：

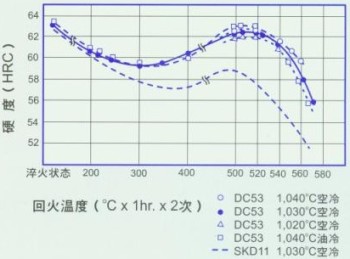

DC53的不同淬火温度及不同回火温度与硬度的关系见下图。

日本大同模具钢DC53的产品资料：
日本大同DC53详细的产品资料信息敬请参阅【日本大同DC53模具钢】。

以下是无锡市瀚超特殊钢有限公司整理的有关日本大同模具钢DC53热处理工艺参数的日文和英文资料。

大同記号 Daido Brand		相当規格 Corresponding to			鍛造温度 Forging temperature	熱処理 Heat Treatment			かたさ Hardness
		JIS	AISI	VDEh		焼きなまし Annealing	焼入れ Quenching	焼もどし Tempering	焼きなまし Annealed	焼入焼もどし Quenched and Tempered
DC53		-	-	-	1100~ 900℃	830~880℃ F.C.	1020~1040℃ A.C.(O.Q.)	150~200℃ A.C.	≤255HB	≥61HRC
								500~550℃ A.C.		≥62HRC

更多信息
请直接与无锡市瀚超特殊钢有限公司合金模具钢营业部服务人员联络（热线电话：0510-83632628），以获得更多的有关日本大同模具钢DC53热处理工艺参数以及其它优质合金模具钢（基体钢、无磁模具钢、热锻模具钢、热挤压模具钢、压铸模具钢、冷挤压模具钢、冷镦模具钢、冷冲压模具钢、冷拉深模具钢、塑料模具钢、进口模具钢等）的选择、应用、热处理及库存等相关资料。
资料来源：无锡市瀚超特殊钢有限公司合金模具钢营业部
『版权所有，转载或引用请注明链接和出处』
