h´tanα≥S´

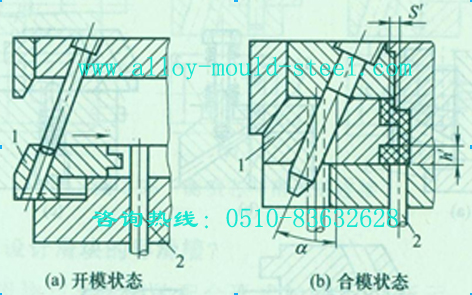

式中 h´——合模时,推杆端部到侧型芯的最短距离,mm;
S´——在垂直于开模方向的平面内,侧型芯与推杆的重合长度, mm。
一般,h´tanα叫只要比S´大0.5mm即可避免干涉。由上式可知,适当加大斜销的倾角α对避免干涉是有利的。若适当增加α角仍不能满足上式条件,则应采用推杆先行复位机构。
