如何设计管材挤出机头的分流器和分流器支架？

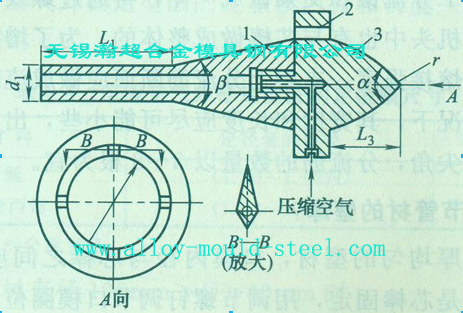

(1)分流锥扩张角α

对于低黏度不易分解的物料：α=45°一80°；

对于高黏度易分解物料： α=30°一60°。

(2)分流锥体长度L3

L3 = (1~1. 5) D

式中  D——螺杆直径，mm。

(3)分流锥头部圆角R

R=0.5-2mm，圆角R不宜过大，越大越易发生滞料。

(4)分流锥形式及分流筋个数

多数情况下分流锥和支架做成一体，再通过螺纹与芯棒组合在一起，在小型机头中也有与芯棒做成整体的。为了增加塑料通过分流锥支架后的熔接强度，支架上分流筋断面应做成流线型，在满足强度要求的情况下，其宽度和长度应尽可能小些，出口端的尖角应小于人口端的尖角，分流筋的数量以3-8根为宜。
