推杆推出机构由哪几部分组成与设计要点是什么？



(1)推出部件

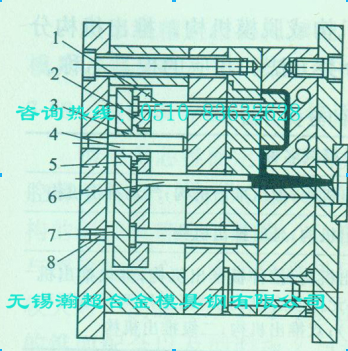

推出部件由推杆1、推杆固定板2、推板5和限位钉8等组成，见上图。推杆直接与塑件接触，开模后将塑件推出。推杆固定板和推板起固定推杆及传递注塑机顶出力的作用，限位钉起调节推杆位置和便于消除推板与动模座板间杂物的作用。

(2)导向部件

为使推出过程平稳，推出零件不被弯曲或卡死，推出机构中设有导柱4和导套3起推出导向作用。

(3)复位部件

复位部件作用是使完成推出任务的推出零件回复到初始位置。图3-58是利用复位杆7复位。此外也有利用弹簧复位的，特别是在推杆多、复位力要求大时，常用弹簧与复位杆配合使用，以防止只用弹簧复位过程中发生卡滞或推出机构不能准确复位的情况。

推杆推出机构的设计要点是什么？

（1)推杆应设置在脱模阻力大的地方，应均衡布置，使塑件推出时受力均匀，防止塑件变形。

(2)推杆端面应和型腔在同一平面或比型腔平面高出0．05～0．10mm。推杆与推杆孔配合一般为H8/f8或H9/f9，其配合间隙应小于所用塑料的溢料间隙，以避免产生飞边。

(3)推杆应有足够的强度和刚度承受推出力。

(4)对带有侧向抽芯的模具，推杆位置应尽量避开侧向型芯，以避免与侧抽芯发生干涉，否则需设置推杆先复位装置。

(5)对于设有冷却水道的模具，应避免推杆穿过冷却水道，否则会出现漏水。设计时应先设计冷却系统，再设计推出机构，并与冷却水道保持一定距离，以保证加工。
