深入分析型芯、型腔有哪几种结构形式？

型腔是成型塑件外表面的工作零件，按其结构可分为整体式和组合式两类。

(1)整体式

这类型腔由一整块金属材料加工而成，如下图(a)所示。特点是结构简单，强度大、刚性好，不易变形，塑件无拼缝痕迹，适用于形状简单的中小型塑件。



(2)组合式

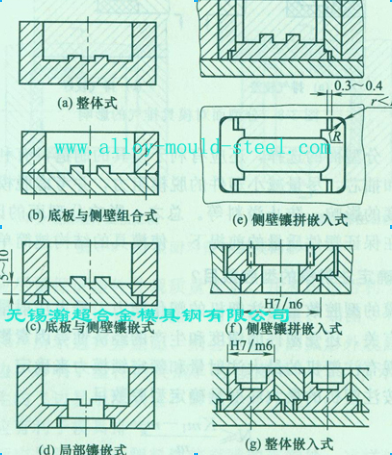

当塑件外形较复杂时，常采用组合式型腔以改善加工工艺性，减少热处理变形，节省优质钢材。但组合式型腔易在塑件上留下拼接缝痕迹，因此设计时应尽量减少拼块数量，合理选择拼接缝的部位，使拼接紧密，此外，还应尽可能使拼接缝的方向与塑件脱模方向一致，以免影响塑件脱模。组合式型腔的结构形式较多，如上图(b)、(c)为底部与侧壁分别加工后用螺钉连接或镶嵌；上图(c)拼缝与塑件脱模方向一致，—有利于臘橙：上图 (d)为局部镶嵌，除便于加工外还方便磨损后更换；对于大型复杂模具，可采用上图 (e)所示的侧壁镶拼嵌入式结构，将四侧壁与底部分别加工、热处理、研磨，抛光后压入模套，四壁以锁扣形式连接，为使内侧接缝紧密，其连接处外侧应留0．3~0.4mm间隙，在四角嵌入件的圓角半径R应大于模套圆角半径。上图(f)、(g)为整体嵌入式，常用于多腔模或外形较复杂的塑件。整体镶块常用冷挤、电铸或机械加工等方法加工，然后嵌人，它不仅便于加工，且可节省优质钢材。

型芯有哪几种结构形式？

型芯是成型塑件内表面的工作零件。与型腔相似，型芯也可分为整体式和组合式两类。

(1)整体式

整体式型芯如下图(a)所示，型芯与模板做成整体，结构牢固，成型质量好，但钢材消耗量大，适用于内表面形状简单的中小型芯。



(2)组合式

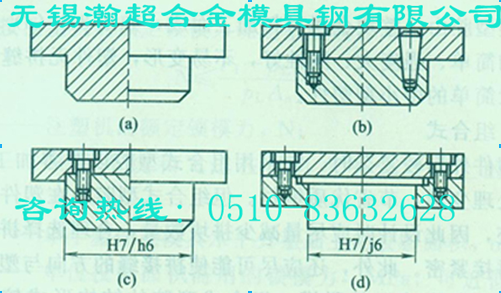

当塑件内表面形状复杂而不便于机械加工时，或形状虽不复杂，但为节省优质钢材，可采用组合式型芯，将型芯及固定板分别采用不同材料制造和热处理，然后连接在一起，上图(b)、(c)、(d)为常用连接方式；上图(b)用螺钉连接，销钉定位；上图 (c)用螺钉连接，止口定位；上图(d)采用轴肩和底板连接。
