如何选择塑件断面轮廓的分型面 要考虑哪些因素？

(1)应确保塑件的尺寸精度和质量

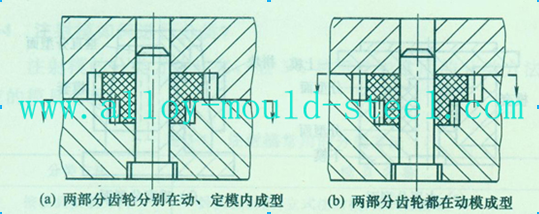

如下图所示为一双联齿轮，若按下图 (a)所示选择分型面，两部分齿轮分别在动、定模内成型，受合模精度的影响，难以保证齿轮的同轴度。按下图 (b)所示选择分型面，两部分齿轮都在动模，可有效提高齿轮同轴度。

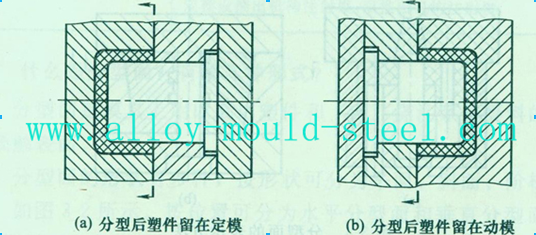

(2)应尽量使塑件开模后留在动模通常模具的推出机构设在动模一侧，所以分型面的选择应尽可能使塑件留在动模。如图下图所示，若按下图 (a)分型，塑件收缩后包在定模型芯上，分型后塑件留在定模，这样必须在定模设推出机构，增加了模具的复杂程度。若按下图(b)分型，塑件则留在动模。



(3)应尽量保证塑件外观质量要求，并考虑是否利于去除飞边

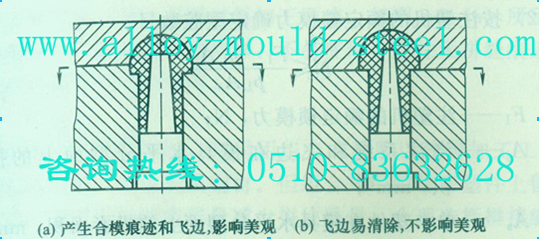

分型面产生的飞边会影响塑件的外观质量。如图下图所示，若按下图(a)所示选择分型面，则会在塑件的弧形外表面产生合模痕迹和飞边，影响了塑件的美观。若按下图(b)所示选择分型面，则产生的飞边易于清除且不影响塑件外观。



(4)应有利于模具排气

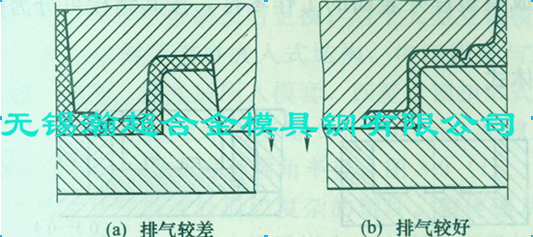

分型面应尽量设置在塑料熔体充满的末端处，这样就可以有效地通过分型面排除型腔内积聚的空气。下图 (a)所示的分型面，排气效果较差。下图 (b)所示的分型面，排气效果较好。



此外，分型面的选择，还应有利于模具的制造，有利于模具的侧面分型和抽芯，尽量减小塑件的脱模阻力，并考虑脱模斜度对塑件尺寸精度的影响，防止溢料等。总之，影响分型面的因素很多，设计时应在保证塑件质量的前提下，使模具的结构越简单越好。
