详细分析什么是分型面 有哪几种形式？

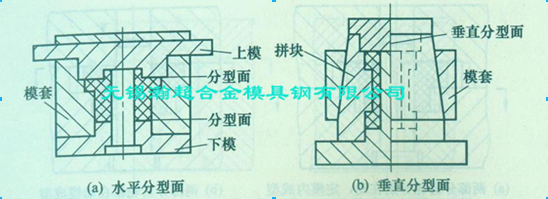

分型面的形状有多种，按形状可分为平面、斜面、阶梯面和曲面，如下图所示。按位置可分为水平分型面和垂直分型面，如下图所示。垂直分型面主要用于侧面有凹、凸形状的塑件，如线圈骨架等。

如何在模具图上表示分型面？

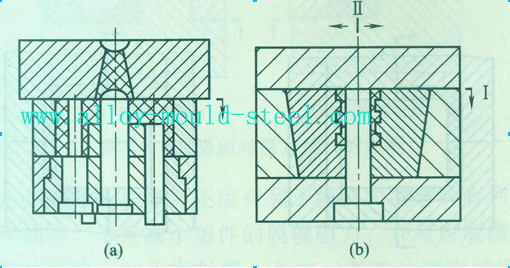

在模具装配图中应用短、粗实线标出分型面的位置，如下图所示，箭头表示模具运动方向。对有两个以上分型面的模具可按照分型面打开的先后顺序用编号Ι、Ⅱ、Ⅲ等或A、B、C等表示。
