深入研究型腔的冷却有哪些常用结构形式？

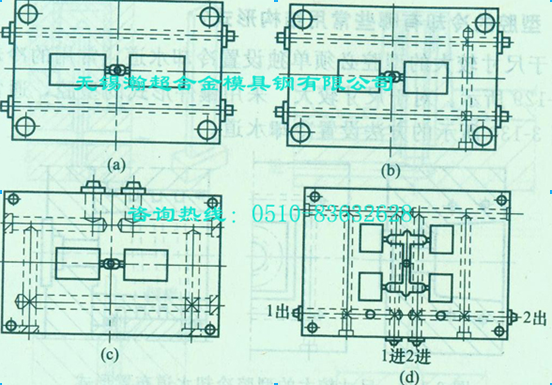

对于直接在模板上加工而成的小型模具的型腔，可直接在模板上设置冷却水道。在模板上设置冷却水道，应使冷却水道尽量靠近型腔表面和尽量围绕型腔，使塑件在冷却过程中均匀。通常的冷却水道布置形式如下图所示。下图(a)为“二形”布置，这种冷却水道加工较简单，但塑件冷却不够均匀，适于批量不大、精度要求不高的塑件。下图(b)为“U形”布置，冷却效果略好于“二形”布置形式。下图 (c)为“日形”布置，由于冷却水道基本上围绕型腔分布，冷却较均匀。下图（削为多组独立冷却水道布置，这种结构减少了冷却水在保证了塑件的冷却效果，适于大中型模具冷却水道较长的情况。
