如何确定导柱的尺寸与导套的结构和尺寸？
导柱直径尺寸随模具分型面处模板外形尺寸而定，模板尺寸越大，导柱间的中心距越大，所选导柱直径也应越大。除了导柱长度按模具具体结构确定外，导枉其余尺寸随导柱直径而定。表3-7列出导柱直径推荐尺寸与模板外形尺寸关系数据。
导柱安装时，模板上与之配合的孔径公差按H7确定，安装沉孔直径视导柱直径可取D+(1-2) mm。导柱长度必须比型芯端面高出6-8nm，以确保导柱导向后，型芯才进入型腔。
表3-7 导柱直径d与模板外形尺寸关系 单位：mm
导柱安装时，模板上与之配合的孔径公差按H7确定，安装沉孔直径视导柱直径可取D+(1-2) mm。导柱长度必须比型芯端面高出6-8nm，以确保导柱导向后，型芯才进入型腔。
表3-7 导柱直径d与模板外形尺寸关系 单位：mm
|
模板外形尺寸 |
≤150 |
150~200 |
200~250 |
250~300 |
300~400 |
|
导柱直径d |
≤16 |
16~18 |
19~20 |
20~25 |
25~30 |
|
模板外形尺寸 |
400~500 |
500~600 |
600~800 |
800~1000 |
>1000 |
|
导柱直径d |
30~50 |
35~40 |
40~50 |
60 |
≥60 |
如何确定导套的结构和尺寸？

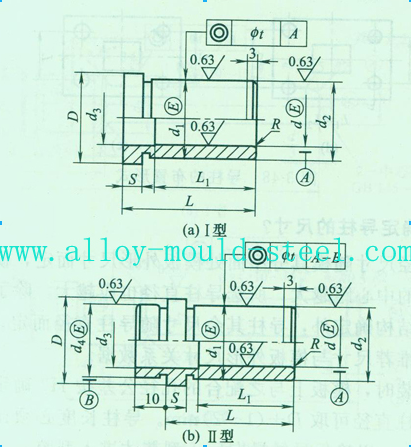

导套常用的结构有两种，一种是直导套，如下图所示。
另一种是带肩导套，如下图所示。导套安装时，模板上与之配合的孔径公差按H7确定。模板上带肩导套的沉孔尺寸可视导套直径来定，一般取D+(1-2) mm。导套长度取决于安装导套的模板厚度，其余尺寸随导套导向孔直径而定。
有关更多的确定导柱的尺寸与导套的结构和尺寸信息
请直接与无锡市瀚超合金模具钢有限公司服务人员联络（热线电话：0510-83632628），还可以咨询有关的合金模具钢（基体钢、无磁模具钢、热作模具钢、热挤压模具钢、压铸模具钢、冷挤压模具钢、冷冲压模具钢、冷拉深模具钢、塑料模具钢、进口模具钢、特种模具钢等）的选择、应用、热处理显库存等相关资料．
资料来源：无锡市瀚超合金模具钢有限公司
『版权所有，转载或引用请注明链接和出处』
