分析螺纹型芯在模内的安装方式与弹性连接方式有哪些？

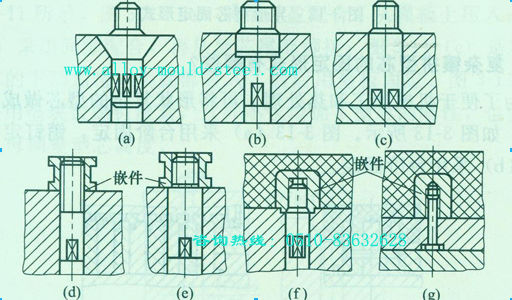

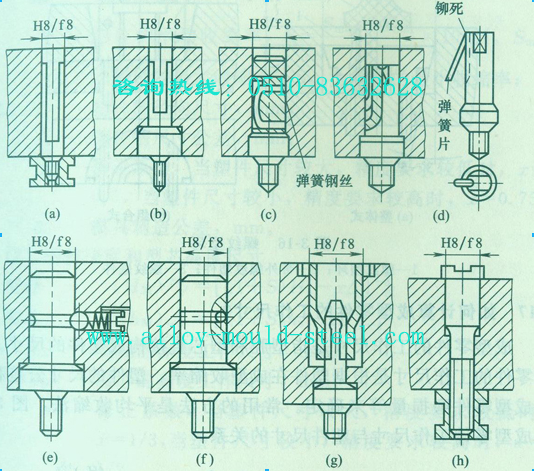

螺纹型芯用于成型塑件上的螺纹孔或固定金属螺母嵌件。螺纹型芯在模具内的安装方式下图所示，均采用间隙配合，仅在定位支承方式上有所区别。下图(a)、(b)、(c)用于成型塑件上的螺纹孔，分别采用锥面、圆柱台阶面和垫板定位支承；下图(d)、(e)、(f)、(g)用于固定金属螺纹嵌件，下图 (d)结构难以控制嵌件旋入型芯的位置，且在成型压力作用下塑料熔体易挤入嵌件与模具之间及固定孔内，影响嵌件轴向位置和塑件的脱模；下图 (e)将型芯做成阶梯状，嵌件拧至台阶为止，有助于克服上述问题，下图 (f)适于细小的螺纹型芯（小于M3），将嵌件下部嵌入模板止口，可增加小型芯刚性，且阻止料流挤入嵌件螺纹孔；下图 (g)用普通光杆型芯代替螺纹型芯固定螺纹嵌件，省去了模外卸螺纹的操作，适于嵌件上螺纹孔为盲孔且受料流冲击不大时，或虽为螺纹通孔，但其孔径小于3mm时。上述安装方式主要用于立式注塑机的下模或卧式注塑机的定模。
